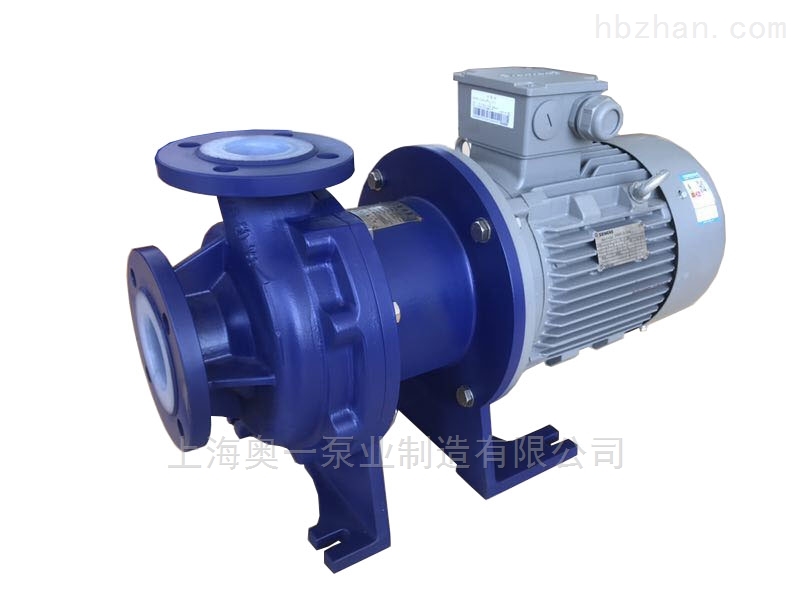

CQB氟塑料磁力泵

CQB氟塑料磁力泵

简要描述:

CQB氟塑料磁力泵 内外磁选用钕铁硼材料,磁钢表面高达3600高斯,可顺利把原动机的扭矩传递给叶轮,并且在大流量工况下也不会打滑,也可防止叶轮内转子与后止推环接触,从而防止因摩擦发热而融化塑料部件,确保磁力泵在强腐蚀性的场合能正常运行。

CQB氟塑料磁力泵原理

CQB型氟塑料磁力泵是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵.当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封,无泄漏,无污染的新型工业泵.


氟塑料磁力泵优点:过载时,内、外磁转子相对滑脱,对电机、泵有保护作用。

氟塑料化工磁力泵泵体结构: 泵接触液体部分是氟力偶合间接驱动泵轴上带磁铁的叶轮旋转,结构紧凑、安全节能。 泵 道的重量及抵受机械性冲击。

氟塑料化工磁力泵结构说明:

  氟塑料磁力泵由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。CQ系列磁力泵是磁力泵联合设计组开发的新型无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。CQ系列磁力泵型式及基本参数符合JB/TQ786-89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。




CQB氟塑料磁力泵产品特点:

  1、泵体内衬、叶轮内转子、隔离套均采用纯净的F46材料一次模压而成,无杂质析出,非常适用于输送高纯度、高腐蚀性的化学液体;

  2、过流部件内衬F46材料,具有留到光滑顺畅,水力性能优越,水力摩擦损失小、效率高等特点;

  3、泵体外壳采用球墨铸铁,泵体按国家标准法兰设计,机械强度非常好,并且能承受重型管道负荷;

  4、轴承套内孔的螺旋槽设计,使滑动轴承副润滑更方便,更容易带走泵运转时摩擦产生的热量;

  5、整个泵组采用后拉式结构,一个人便可进行内部检修和零件更换,且不需要拆卸管道;

  6、隔离套外面增设了采用材料PPS特制而成的补强罩,使泵组可以承受更高的系统压力,并且可以消除采用金属套因磁涡流而产生的热量;
